VersaX 41：製品一覧：OptiTrackカメラ

VersaX 41

解像度（pixel）

410万画素
フレームレート（fps）

20-1,000 （180 ※1）
レンズ視野角※2（°）

51

※1 ネイティブフレームレート。
ネイティブフレームレートを超える計測では、
データ転送量の問題により解像度および視野角が減少します。

※2 レンズ視野角は、水平方向の視野角です。
Motive対応バージョン：3.2.0 Final以上。

VersaX 41仕様書ダウンロード

特徴
計測環境
仕様

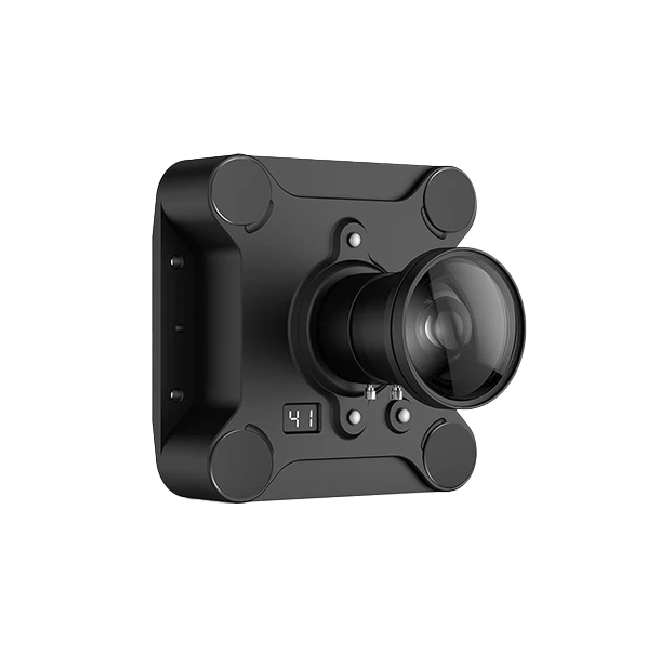

VersaX 41の特徴

IP66準拠※3のVersaXシリーズの中で410万画素と高解像度かつ汎用性が高く、さまざまな計測ニーズにマッチするミドルレンジモデルです。
アクティブマーカーは最長45m、パッシブマーカー※4は最長30mまでの計測が可能なカメラです。

※3 IP規格とは、国際電気標準会議（IEC）と日本工業規格（JIS）で定められた、電気機器の防塵・防水性能を示す規格のうちの一つで、
IP66は、防塵性能が6等級（粉塵が内部に侵入しない）、防水性能が6等級（あらゆる方向からの強い噴流水による有害な影響を受けない）であることを示します。
※4 パッシブマーカーの計測には、LEDリングオプションが必要です。

VersaX 41が適した計測環境
目的や計測環境に応じて幅広いラインナップを揃えているOptiTrackのカメラ製品。
それぞれのカメラはどのような計測環境に適しているカメラなのか、各OptiTrackカメラのポイントをご紹介。

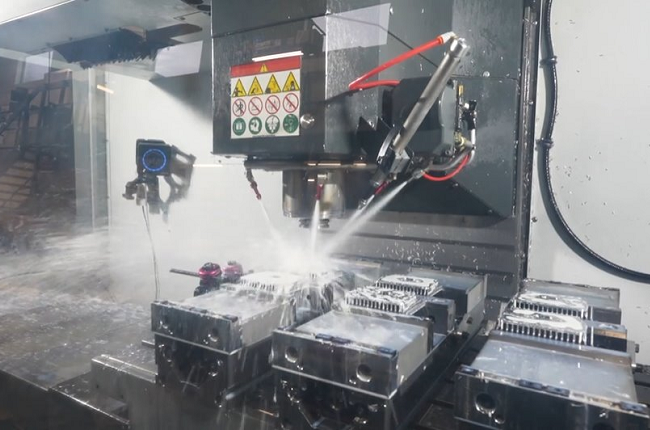

粉塵・水滴の中でキャプチャをしたい場合防水・防塵性能を備え過酷な現場にも対応

耐久性を重視して設計されたVersaXシリーズは、過酷な環境でも優れた性能を発揮します。

IP66準拠の設計により、防水・防塵性能を備え、屋外や製造現場での計測に最適です。

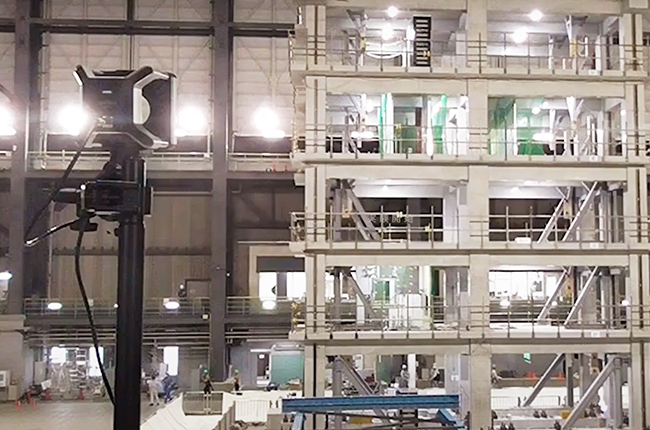

少ない台数で高精度に計測したい場合屋内でも屋外でも広い計測範囲

VersaXシリーズの中で最も汎用性が高いVersaX41は、PrimeX 41の機能はそのままに、防水・防塵耐性を備えたことで、より屋外計測に適したカメラへと進化しました。

パッシブマーカーでは最長30mの計測距離があり、大きな建屋内でも少ない台数で高精度な計測を実現します。

LEDリング　オプション

VersaX 41にLEDリングを装着すれば、パッシブマーカーの計測も可能になります。LEDリングは着脱が可能なので、計測内容や環境の変化に応じて計測方法を変更することができます。

仕様

	VersaX 41	VersaX 41N	VersaX 41W
カメライメージ
サイズ（幅×高さ×奥行き）	115×115×130mm	126×126×140mm	126×126×137mm
重量	1,000g	1,920g	1,910g
LED光源	なし	20個850nm IR	20個850nm IR
最大到達距離 14mm反射マーカー	―	30m	30m
最大到達距離自発光マーカー	45m	45m	45m
レンズ視野角標準	51°×51°FOV(12mm)	51°×51°FOV(12mm)	67°×67°FOV(8.9mm)
レンズ視野角オプション	67°×67°FOV(8.9mm)	―	―

共通仕様

外観
固定用マウント：
1/4"インチ(×2) M5 x 0.7(×4) M4 x 0.7(×4)、
外径3mmの位置合わせ用スロットおよび穴
LED表示：カメラID表示 (2桁)
レンズ・フィルタ
焦点の調整可能
フィルタ：850nm IR バンドパス
オプションフィルタ：
　780nm ロングパス
　800nm ロングパス
　940nm バンドパス
フィルタースイッチャーIRカット430-650nm
画像センサー
解像度: 2,048 × 2,048 pixel（フルフレーム）
フレームレート:
　20-1,000 fps
シャッター方式: グローバル
シャッタースピード:
デフォルト：0.25 ms
　最短：0.01 ms
　最長：5.4 ms（180 fps時）
データ入出力および電源
データ: GigE / PoE (1000BASE-T)
カメラ間同期: Ethernet
電源: PoE+（VersaX41 PoE）
