VersaX 22：製品一覧：OptiTrackカメラ

VersaX 22

解像度（pixel）

220万画素
フレームレート（fps）

20-1,000 （360 ※1）
レンズ視野角※2（°）

81

※1 ネイティブフレームレート。
ネイティブフレームレートを超える計測では、
データ転送量の問題により解像度および視野角が減少します。

※2 レンズ視野角は、水平方向の視野角です。
Motive対応バージョン：3.2.0 Final以上。

VersaX 22仕様書ダウンロード

特徴
計測環境
仕様

VersaX 22の特徴

IP66準拠※3のVersaXシリーズの中で最も広角なレンズを搭載し、少ない台数でも広いエリアがカバーできるモデルです。
アクティブマーカーは最長30m、パッシブマーカー※4は最長21mまでの計測が可能なカメラです。

※3 IP規格とは、国際電気標準会議（IEC）と日本工業規格（JIS）で定められた、電気機器の防塵・防水性能を示す規格のうちの一つで、
IP66は、防塵性能が6等級（粉塵が内部に侵入しない）、防水性能が6等級（あらゆる方向からの強い噴流水による有害な影響を受けない）であることを示します。
※4 パッシブマーカーの計測には、LEDリングオプションが必要です。

VersaX 22が適した計測環境
目的や計測環境に応じて幅広いラインナップを揃えているOptiTrackのカメラ製品。
それぞれのカメラはどのような計測環境に適しているカメラなのか、各OptiTrackカメラのポイントをご紹介。

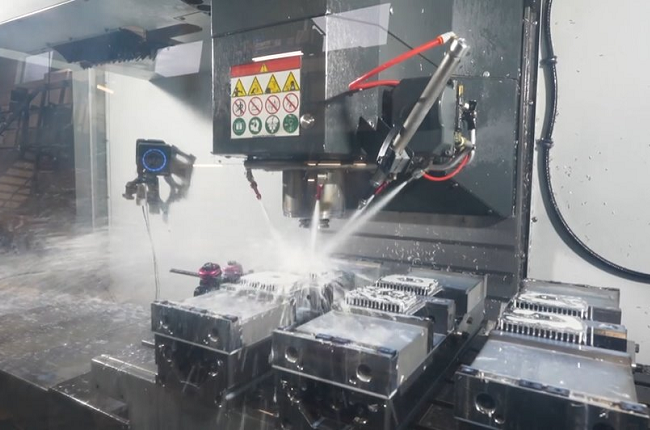

粉塵・水滴の中でキャプチャをしたい場合防水・防塵性能を備え過酷な現場にも対応

耐久性を重視して設計されたVersaXシリーズは、過酷な環境でも優れた性能を発揮します。

IP66準拠の設計により、防水・防塵性能を備え、屋外や製造現場での計測に最適です。

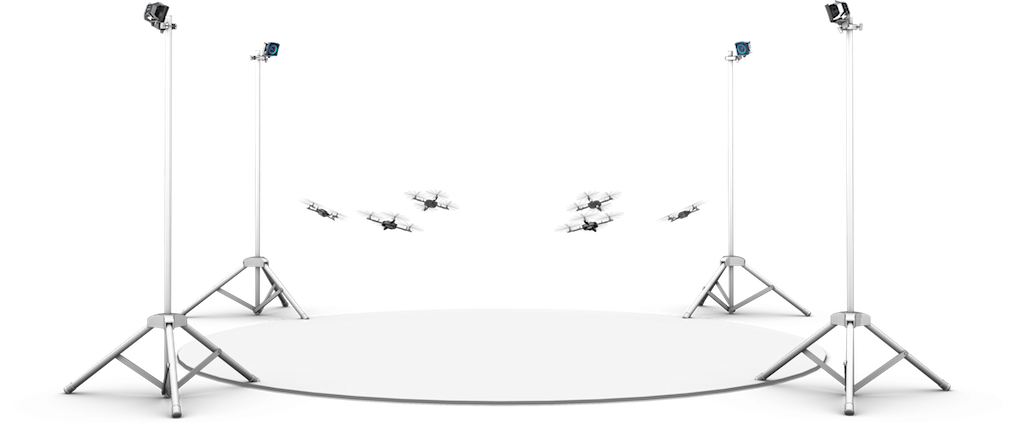

速い動きを高精度で計測したい場合360fpsの高フレームレートで計測が可能

360fpsの高フレームレートを搭載したVersaX 22は、時速240kmを超える移動速度でも高精度に計測することが可能です。

スポーツのパフォーマンス評価や、ドローン、高速回転や移動を伴う産業機械の計測に最適です。

LEDリング　オプション

VersaX 22にLEDリングを装着すれば、パッシブマーカーの計測も可能になります。LEDリングは着脱が可能なので、計測内容や環境の変化に応じて計測方法を変更することができます。

仕様

	VersaX 22	VersaX 22W

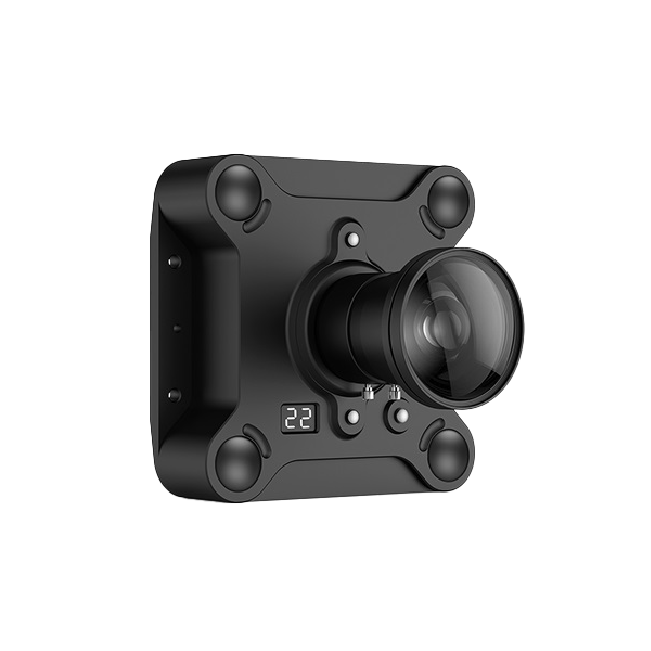

カメライメージ
サイズ（幅×高さ×奥行き）	115×115×108mm	126×126×113mm
重量	1,010g	1,860g
LED光源	なし	60個850nm IR
最大到達距離 14mm反射マーカー	―	21m
最大到達距離自発光マーカー	30m	30m
レンズ視野角標準	81°×48°FOV(6.8mm)	81°×48°FOV(6.8mm)

共通仕様

外観
固定用マウント：
1/4"インチ(×2) M5 x 0.7(×4) M4 x 0.7(×4)、
外径3mmの位置合わせ用スロットおよび穴
LED表示：カメラID表示 (2桁)
レンズ・フィルタ
焦点の調整可能
フィルタ：850nm IR バンドパス
オプションフィルタ：
　780nm ロングパス
　800nm ロングパス
　940nm バンドパス
フィルタースイッチャーIRカット430-650nm
画像センサー
解像度: 2,048 × 1,088 pixel（フルフレーム）
フレームレート:
　20-1,000 fps
シャッター方式: グローバル
シャッタースピード:
デフォルト：0.25 ms
　最短：0.01 ms
　最長：2.5 ms（360 fps時）
データ入出力および電源
データ: GigE / PoE (1000BASE-T)
カメラ間同期: Ethernet
電源: PoE+（VersaX22 PoE）
