VersaX 120

解像度（pixel）

1,200万画素
フレームレート（fps）

20-1,000 （300 ※1）
レンズ視野角※2（°）

51

※1 ネイティブフレームレート。
ネイティブフレームレートを超える計測では、
データ転送量の問題により解像度および視野角が減少します。

※2 レンズ視野角は、水平方向の視野角です。
Motive対応バージョン：3.2.0 Final以上。

特徴
計測環境
仕様

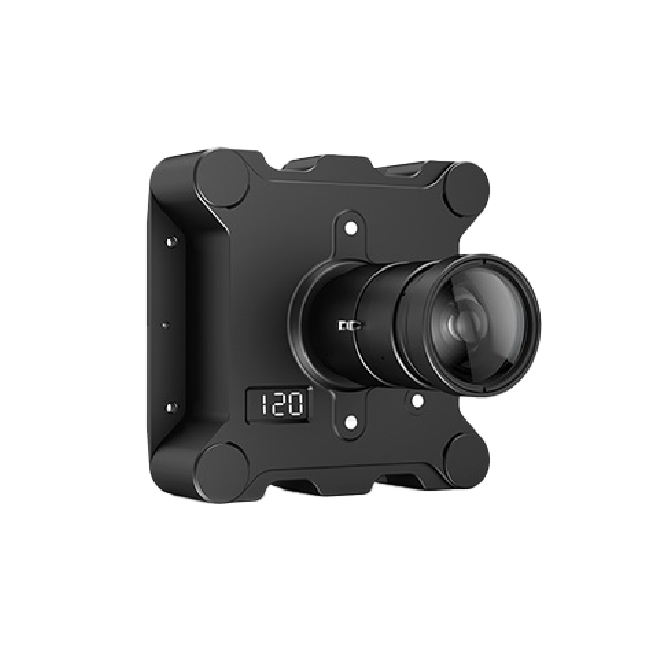

VersaX 120の特徴

IP66準拠※3のVersaXシリーズの中で最も高い1,200万画素の解像度を誇り、製造現場や屋外などの過酷な環境でも高精度な計測を実現します。
アクティブマーカーは最長91m、パッシブマーカー※4は最長40mまでの計測が可能なカメラです。

※3 IP規格とは、国際電気標準会議（IEC）と日本工業規格（JIS）で定められた、電気機器の防塵・防水性能を示す規格のうちの一つで、
IP66は、防塵性能が6等級（粉塵が内部に侵入しない）、防水性能が6等級（あらゆる方向からの強い噴流水による有害な影響を受けない）であることを示します。
※4 パッシブマーカーの計測には、LEDリングオプションが必要です。

VersaX 120が適した計測環境
目的や計測環境に応じて幅広いラインナップを揃えているOptiTrackのカメラ製品。
それぞれのカメラはどのような計測環境に適しているカメラなのか、各OptiTrackカメラのポイントをご紹介。

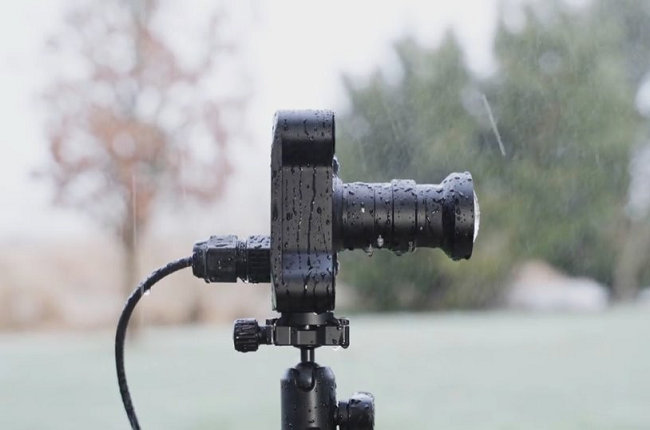

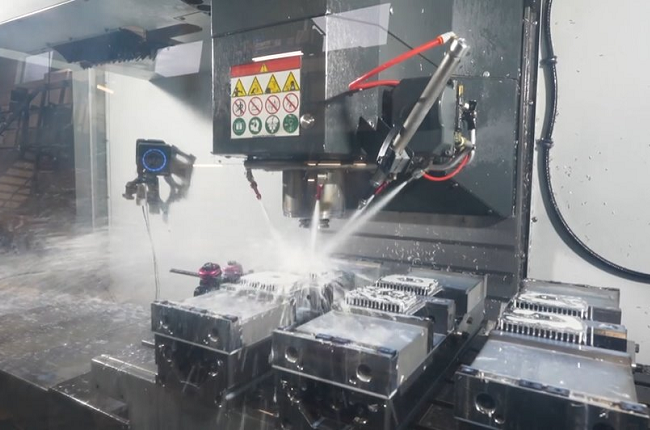

粉塵・水滴の中でキャプチャをしたい場合防水・防塵性能を備え過酷な現場にも対応

耐久性を重視して設計されたVersaXシリーズは、過酷な環境でも優れた性能を発揮します。

IP66準拠の設計により、防水・防塵性能を備え、屋外や製造現場での計測に最適です。

長距離の計測や小さな対象を高精度に計測したい場合OptiTrack史上最高の1,200万画素で実現

計測対象まで距離が大きく離れている場合や計測対象が小さいもの、細やかな動きを高精度にキャプチャを行いたい場合、1,200万画素のVersaX 120が計測を可能にします。

アクティブマーカー使用時には、最大キャプチャ距離は91m。14mmのパッシブマーカーを使用したトラッキングの最大キャプチャ距離は40mです。
（※パッシブマーカーの計測にはLEDリングが必要です）

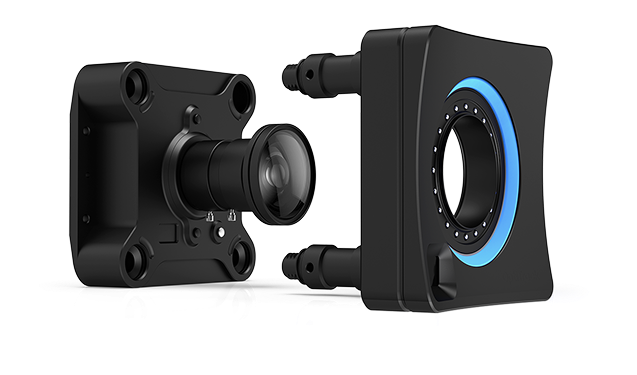

LEDリング　オプション

VersaX 120にLEDリングを装着すれば、パッシブマーカーの計測も可能になります。LEDリングは着脱が可能なので、計測内容や環境の変化に応じて計測方法を変更することができます。

仕様

	VersaX 120	VersaX 120N	VersaX 120W
カメライメージ
サイズ（幅×高さ×奥行き）	150×150×157mm	160.8×160.8×164.3mm	160.8×160.8×164.3mm
重量	2,100g	3,740g	3,740g
LED光源	なし	60個850nm IR	60個850nm IR
最大到達距離 14mm反射マーカー	―	40m	40m
最大到達距離自発光マーカー	91m	91m	91m
レンズ視野角標準	51°×39°FOV(249mm)	51°×39°FOV(249mm)	65°×51°FOV(18mm)
レンズ視野角オプション	65°×51°FOV(18mm)	―	―

共通仕様

外観
固定用マウント：
1/4"インチ(×2) M5 x 0.7(×4) M4 x 0.7(×4)、
外径3mmの位置合わせ用スロットおよび穴
LED表示：カメラID表示 (3桁)
レンズ・フィルタ
焦点の調整可能
フィルタ：850nm IR バンドパス
オプションフィルタ：
　780nm ロングパス
　800nm ロングパス
　940nm バンドパス
フィルタースイッチャーIRカット430-650nm
画像センサー
解像度: 4,096 × 3,072 pixel（フルフレーム）
フレームレート:
　20-1,000 fps
シャッター方式: グローバル
シャッタースピード:
デフォルト：0.25 ms
　最短：0.01 ms
　最長：3.13 ms（300 fps時）
データ入出力および電源
データ: GigE / PoE (1000BASE-T)
カメラ間同期: Ethernet
電源: PoE++（VersaX120 PoE+）

フレームレートによる解像度と視野角

フレームレート	解像度(px)	FOV(24mm)	FOV(18mm)
300fps	4,096×3,072	51°×39°	65°×51°
480fps	4,096×1,904	51°×25°	65°×33°
840fps	2,048×1,072	51°×14°	65°×19°
1,000fps	2,048×896	51°×12°	65°×16°
